UPS完全不斷電系統
特點及應用領域
CTMU系列中大功率三相輸入三相輸出系列UPS,單機容量從10KVA到400KVA
該系列產品是採用先進的DSP數字化技術,配合高速16位數字芯片、ASIC的DDC
控制技術與先進的大功率器件IGBT及SCR的完美結合設計出大容量、高可靠性及卓越性能
的智能化UPS。該系列產品是國際最新的硬件、最先進的軟件相結合的結晶,可提供多台併機運行。
該系列產品廣泛應用於通信中心、精密儀器、CAD、CAM、醫院、軍事設施、CNC設備、SMT設備
、IT產業、電腦及周邊設備、多線切片機及大型電機等。

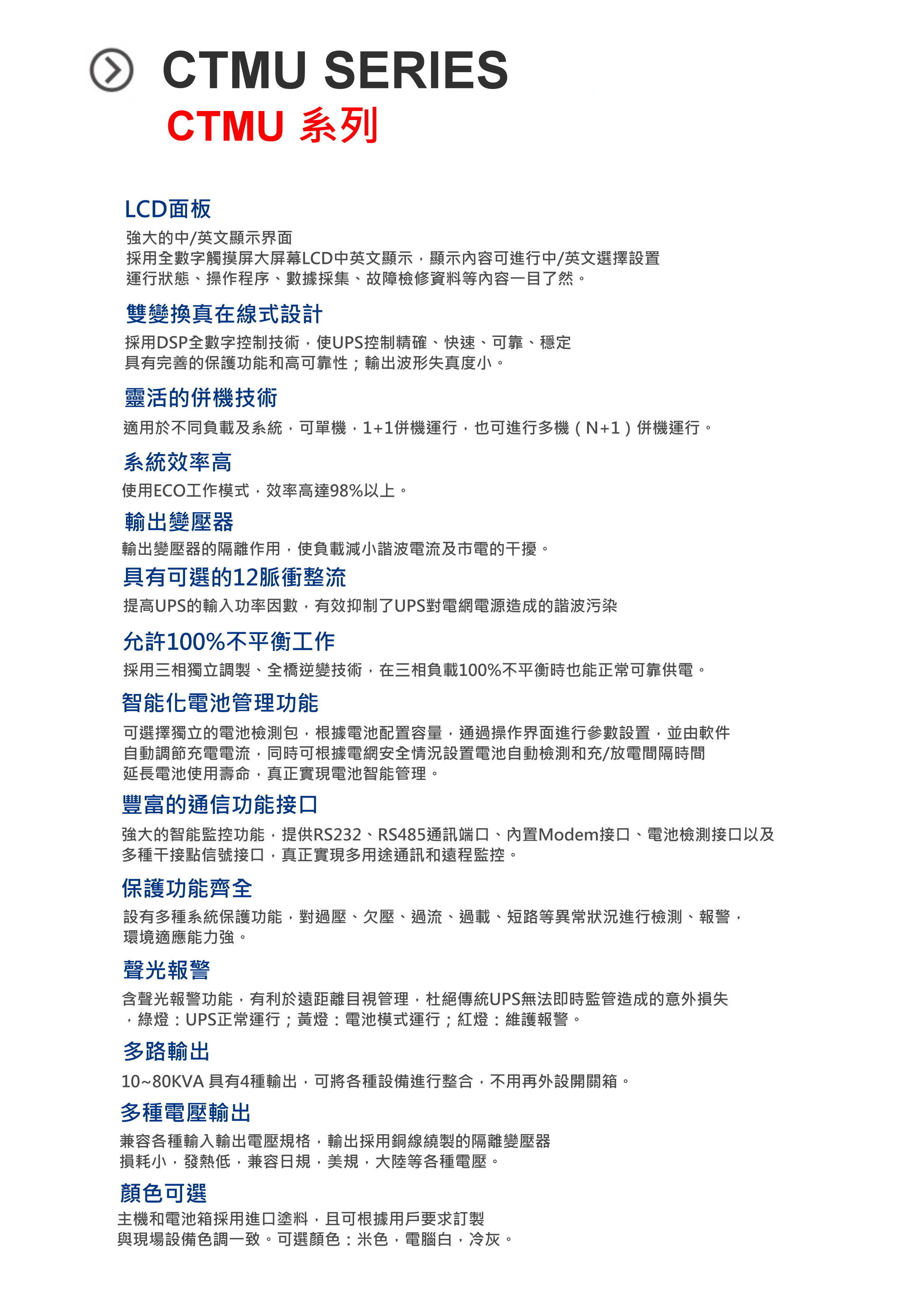

CTMU SERIES
CTMU系列
LCD面板
強大的中/英文顯示界面
採用全數字觸摸屏大屏幕LCD中英文顯示,顯示內容可進行中/英文選擇設置
運行狀態、操作程序、數據採集、故障檢修資料等內容一目了然。
雙變換真在線式設計
採用DSP全數字控制技術,使UPS控制精確、快速、可靠、穩定
具有完善的保護功能和高可靠性;輸出波形失真度小。
靈活的併機技術
適用於不同負載及系統,可單機,1+1併機運行,也可進行多機(N+1)併機運行。
系統效率高
使用ECO工作模式,效率高達98%以上。
輸出變壓器
輸出變壓器的隔離作用,使負載減小諧波電流及市電的干擾。
具有可選的12脈衝整流
提高UPS的輸入功率因數,有效抑制了UPS對電網電源造成的諧波污染
允許100%不平衡工作
採用三相獨立調製、全橋逆變技術,在三相負載100%不平衡時也能正常可靠供電。
智能化電池管理功能
可選擇獨立的電池檢測包,根據電池配置容量,通過操作界面進行參數設置,並由軟件
自動調節充電電流,同時可根據電網安全情況設置電池自動檢測和充/放電間隔時間
延長電池使用壽命,真正實現電池智能管理。
豐富的通信功能接口
強大的智能監控功能,提供RS232、RS485通訊端口、內置Modem接口、電池檢測接口以及
多種干接點信號接口,真正實現多用途通訊和遠程監控。
保護功能齊全
設有多種系統保護功能,對過壓、欠壓、過流、過載、短路等異常狀況進行檢測、報警,
環境適應能力強。
聲光報警
含聲光報警功能,有利於遠距離目視管理,杜絕傳統UPS無法即時監管造成的意外損失
,綠燈:UPS正常運行;黃燈:電池模式運行;紅燈:維護報警。
多路輸出
10~80KVA具有4種輸出,可將各種設備進行整合,不用再外設開關箱。
多種電壓輸出
兼容各種輸入輸出電壓規格,輸出採用銅線繞製的隔離變壓器
損耗小,發熱低,兼容日規,美規,大陸等各種電壓。
顏色可選
主機和電池箱採用進口塗料,且可根據用戶要求訂製
與現場設備色調一致。可選顏色:米色,電腦白,冷灰。

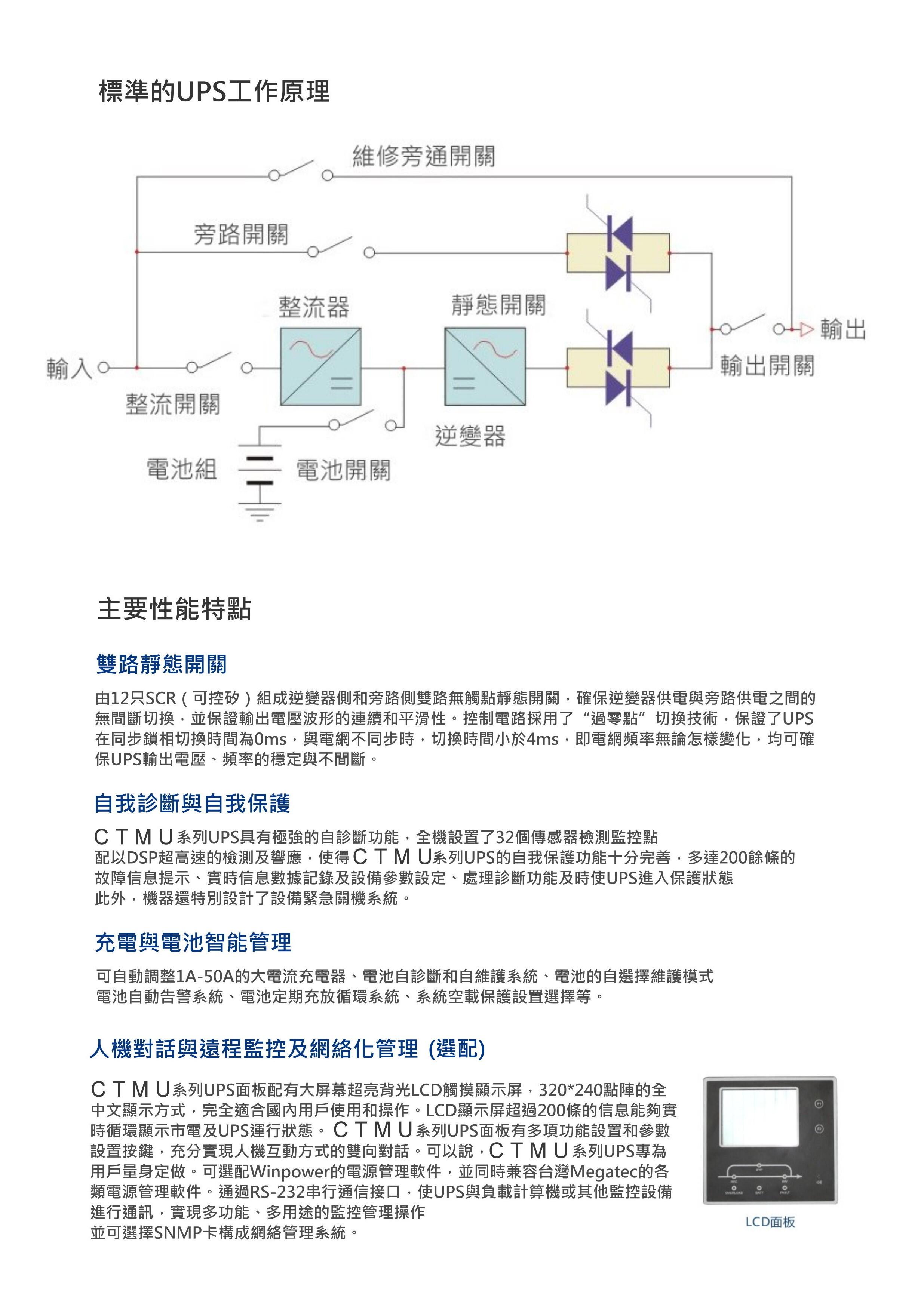

雙路靜態開關
由12只SCR(可控矽)組成逆變器側和旁路側雙路無觸點靜態開關,確保逆變器供電與旁路供電之間的
無間斷切換,並保證輸出電壓波形的連續和平滑性。控制電路採用了“過零點”切換技術,保證了UPS
在同步鎖相切換時間為0ms,與電網不同步時,切換時間小於4ms,即電網頻率無論怎樣變化,均可確
保UPS輸出電壓、頻率的穩定與不間斷。
自我診斷與自我保護
CTMU系列UPS具有極強的自診斷功能,全機設置了32個傳感器檢測監控點
配以DSP超高速的檢測及響應,使得CTMU系列UPS的自我保護功能十分完善,多達200餘條的
故障信息提示、實時信息數據記錄及設備參數設定、處理診斷功能及時使UPS進入保護狀態
此外,機器還特別設計了設備緊急關機系統。
充電與電池智能管理
可自動調整1A-50A的大電流充電器、電池自診斷和自維護系統、電池的自選擇維護模式
電池自動告警系統、電池定期充放循環系統、系統空載保護設置選擇等。
人機對話與遠程監控及網絡化管理(選配)
CTMU系列UPS面板配有大屏幕超亮背光LCD觸摸顯示屏,320*240點陣的全
中文顯示方式,完全適合國內用戶使用和操作。LCD顯示屏超過200條的信息能夠實
時循環顯示市電及UPS運行狀態。CTMU系列UPS面板有多項功能設置和參數
設置按鍵,充分實現人機互動方式的雙向對話。可以說,CTMU系列UPS專為
用戶量身定做。可選配Winpower的電源管理軟件,並同時兼容台灣Megatec的各
類電源管理軟件。通過RS-232串行通信接口,使UPS與負載計算機或其他監控設備
進行通訊,實現多功能、多用途的監控管理操作
並可選擇SNMP卡構成網絡管理系統。

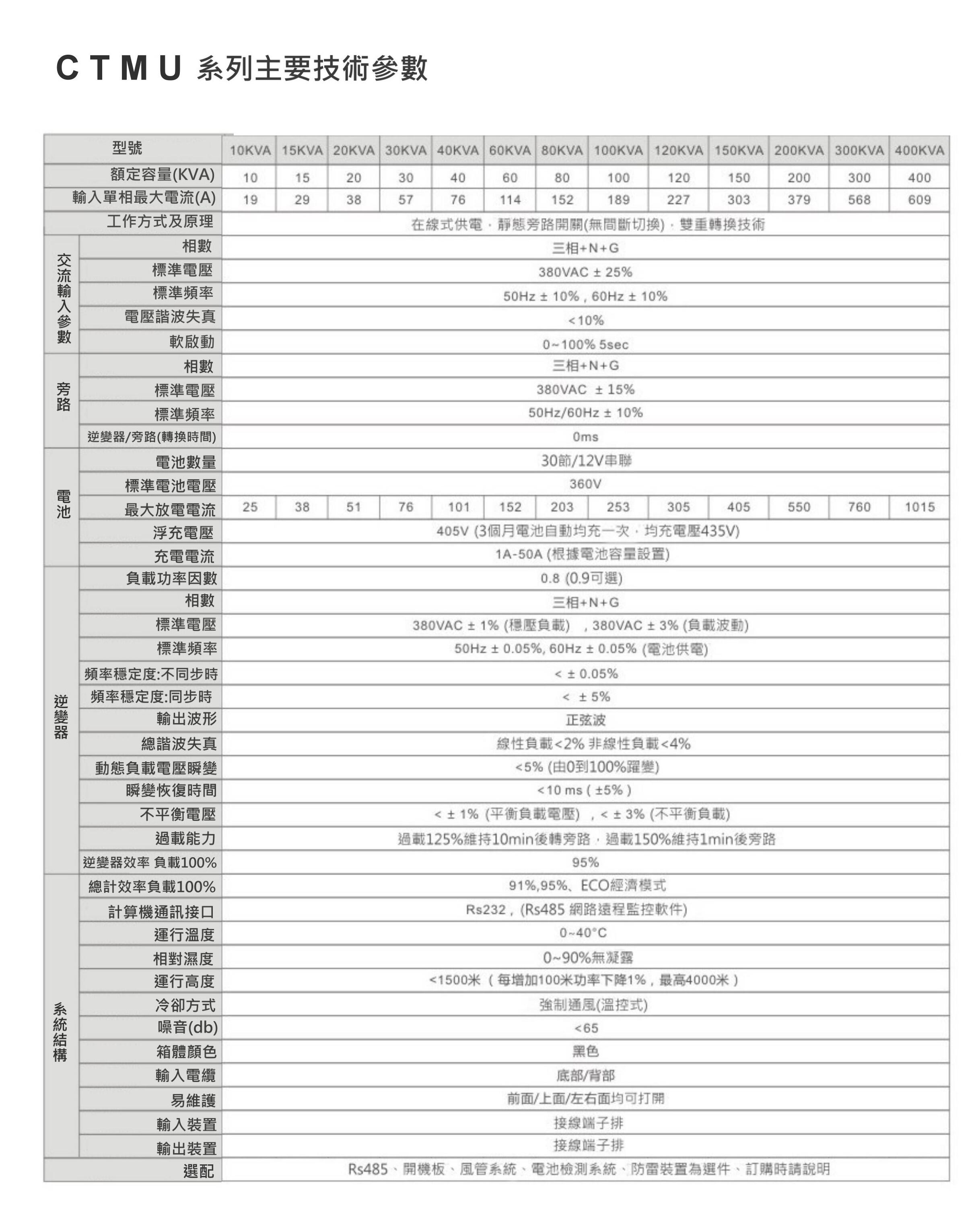

型號 | 10KVA | 15KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA | 150KVA | 200KVA | 300KVA | 400KVA | |
額定容量(KVA) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 400 | |
輸入單相最大電流(A) | 19 | 29 | 38 | 57 | 76 | 114 | 152 | 189 | 227 | 303 | 379 | 568 | 609 | |
工作方式及原理 | 在線式供電·靜態旁路開關(無間斷切換)·雙重轉換技術 | |||||||||||||
交 | 相數 | 三相+N+G | ||||||||||||
標準電壓 | 380VAC±25% | |||||||||||||
標準頻率 | 50Hz±10%,60Hz±10% | |||||||||||||
電壓諧波失真 | <10% | |||||||||||||
軟啟動 | 0~100%5sec | |||||||||||||
旁路 | 相數 | 三相+N+G | ||||||||||||
標準電壓 | 380VAC ±15% | |||||||||||||
標準頻率 | 50Hz/60Hz±10% | |||||||||||||
逆變器/旁路(轉換時間) | 0ms | |||||||||||||
電池 | 電池數量 | 30節/12V串聯 | ||||||||||||
標準電池電壓 | 360V | |||||||||||||
最大放電電流 | 25 | 38 | 51 | 76 | 101 | 152 | 203 | 253 | 305 | 405 | 550 | 760 | 1015 | |
浮充電壓 | 405V(3個月電池自動均充一次,均充電壓435V) | |||||||||||||
充電電流 | 1A-50A(根據電池容量設置) | |||||||||||||
逆 | 負載功率因數 | 0.8(0.9可選) | ||||||||||||
相數 | 三相+N+G | |||||||||||||
標準電壓 | 380VAC±1%(穩壓負載),380VAC±3%(負載波動) | |||||||||||||
標準頻率 | 50Hz±0.05%,60Hz±0.05%(電池供電) | |||||||||||||
頻率穩定度:不同步時 | <±0.05% | |||||||||||||
頻率穩定度:同步時 | <±5% | |||||||||||||
輸出波形 | 正弦波 | |||||||||||||
總諧波失真 | 線性負載<2%非線性負載<4% | |||||||||||||
動態負載電壓瞬變 | <5%(由0到100%躍變) | |||||||||||||
瞬變恢復時間 | <10ms(±5%) | |||||||||||||
不平衡電壓 | <±1%(平衡負載電壓),<±3%(不平衡負載) | |||||||||||||
過載能力 | 過載125%維持10min後轉旁路,過載150%維持1min後旁路 | |||||||||||||
逆變器效率 負載100% | 95% | |||||||||||||
系 | 總計效率負載100% | 91%,95%、ECO經濟模式 | ||||||||||||
計算機通訊接口 | Rs232,(Rs485網路遠程監控軟件) | |||||||||||||
運行溫度 | 0~40℃ | |||||||||||||
相對濕度 | 0~90%無凝露 | |||||||||||||
運行高度 | <1500米(每增加100米功率下降1%,最高4000米) | |||||||||||||
冷卻方式 | 強制通風(溫控式) | |||||||||||||
噪音(db) | <65 | |||||||||||||
箱體顏色 | 黑色 | |||||||||||||
輸入電纜 | 底部/背部 | |||||||||||||
易維護 | 前面/上面/左右面均可打開 | |||||||||||||
輸入裝置 | 接線端子排 | |||||||||||||
輸出裝置 | 接線端子排 | |||||||||||||
選配 | Rs485、開機板、風管系統、電池檢測系統、防雷裝置為選件、訂購時請說明 | |||||||||||||
